Projekce montované haly

Kalkulace ceny haly

Prvním krokem je kalkulace ceny haly na základě předběžného technického řešení poptávané montované haly. Správný výpočet je podmíněn vyplněním potřebných údajů v poptávkovém formuláři.

Nejdůležitější parametry k nacenění haly jsou:

Rozměry haly (šířka, délka, okapová výška popř. tzv. světlá výška)
Klimatické podmínky jako sněhové zatížení a povětrnostní vlivy – zjišťujeme my dle mapy sněhového zatížení vydané Českým hydrometeorologickým ústavem
Účel využití haly
Počet a rozměr oken, vrat, dveří, světlíků
Druh a tloušťka zateplení – zateplená či nezateplená hala
Estetické požadavky na halu

Na základě těchto parametrů se spočítá první cenová nabídka a stanoví se rozložení a typ ocelových profilů, střešních ocelových vaznic či bočních ocelových paždíků a v neposlední řadě typ opláštění.

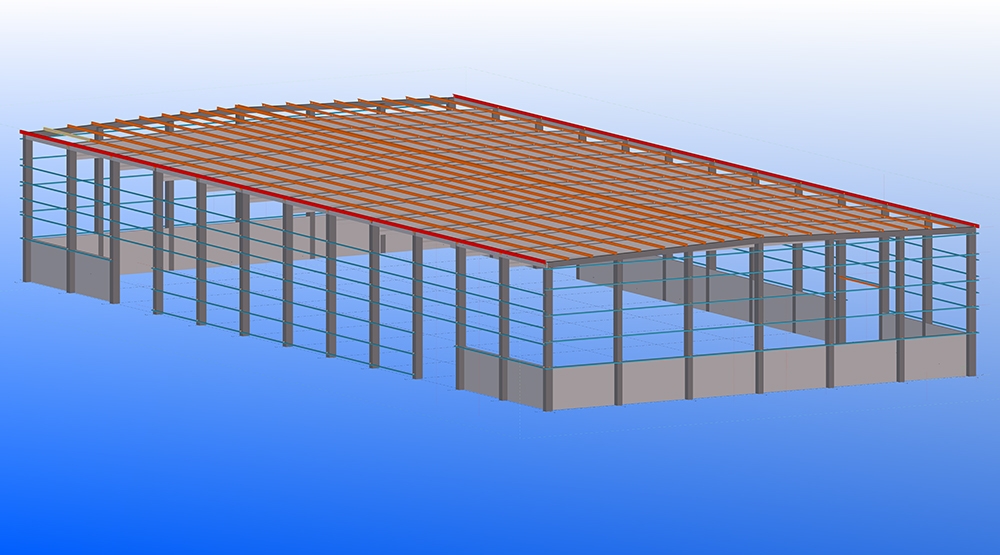

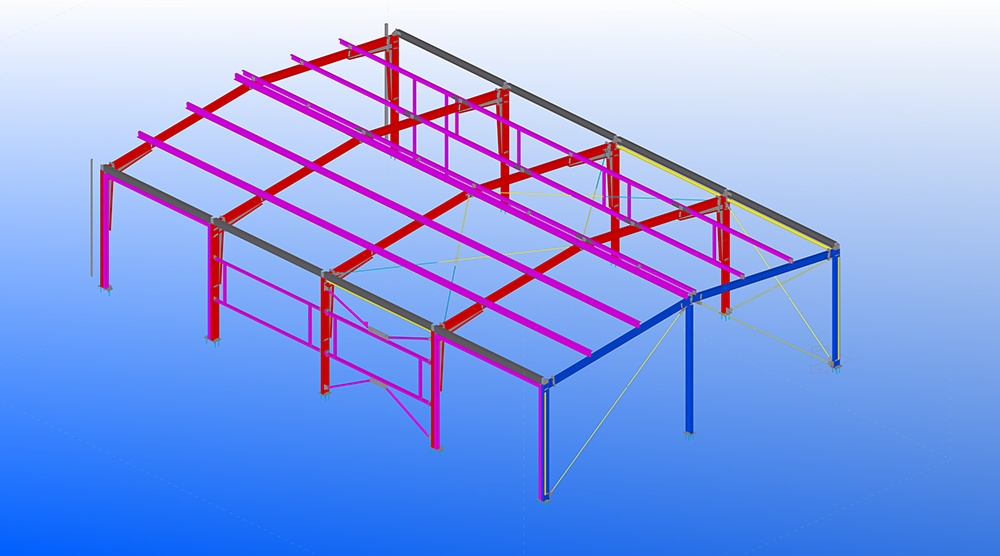

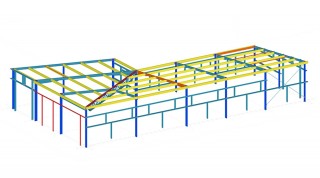

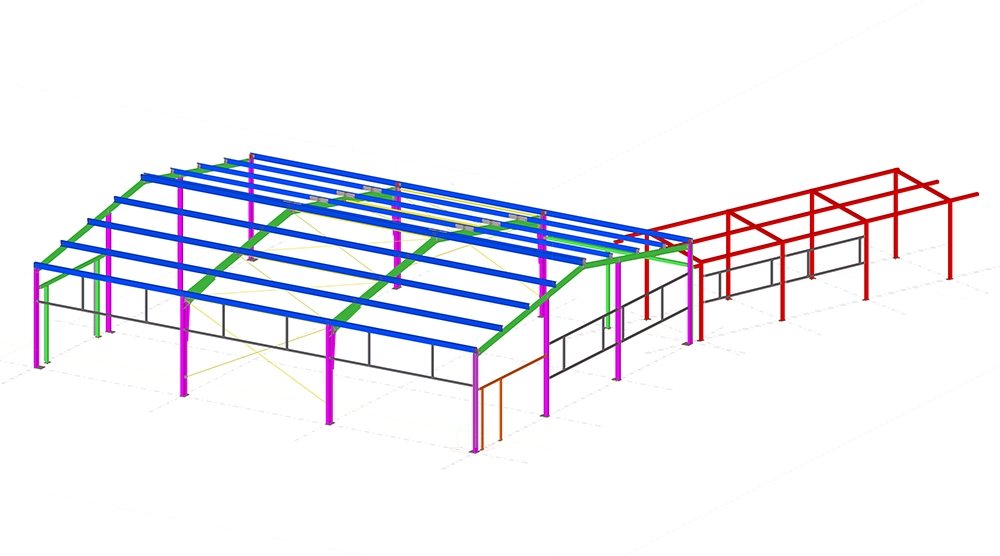

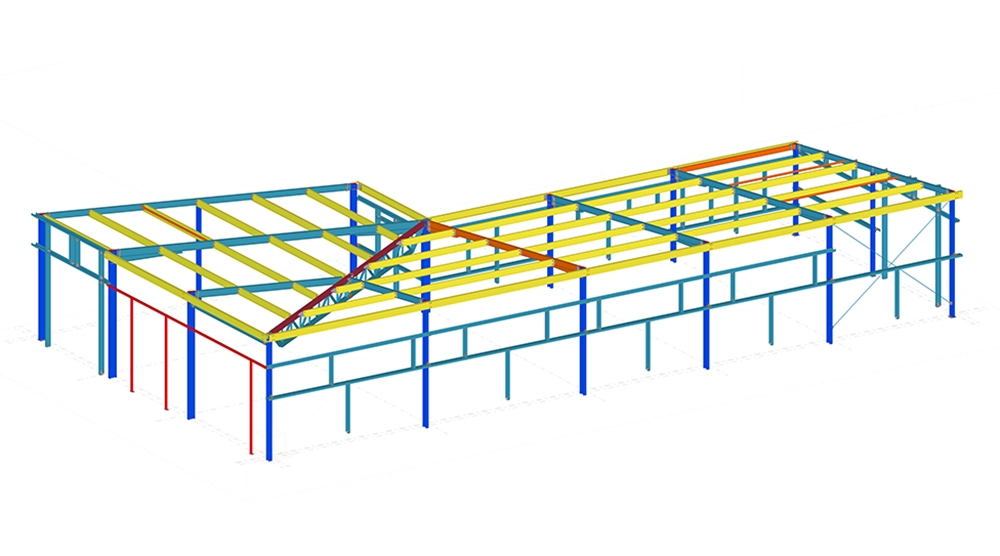

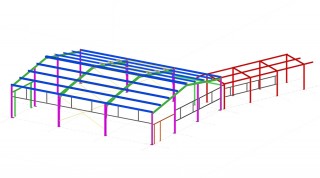

Projekty hal v TEKLA Structures

Projekční práce na hale

Modelovací program 3D Tecla Structures

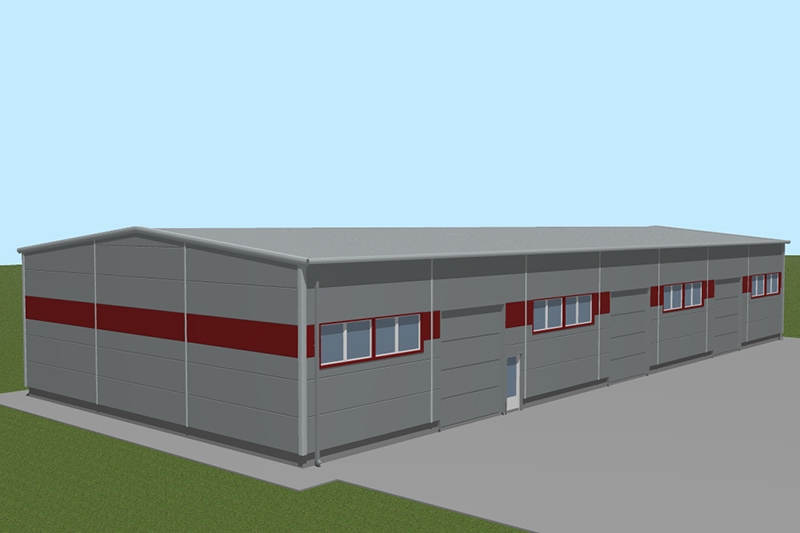

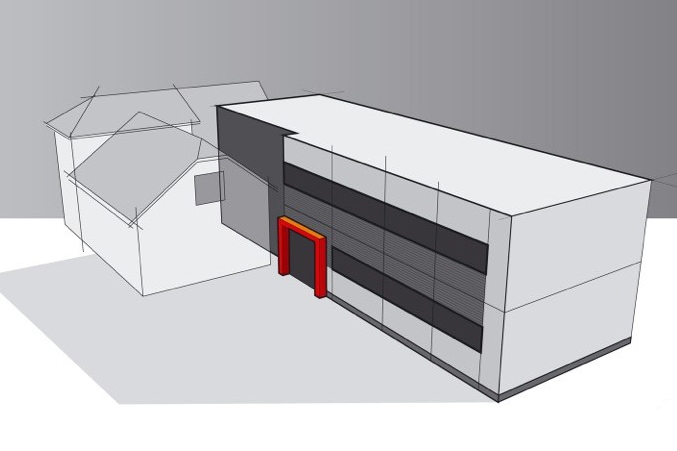

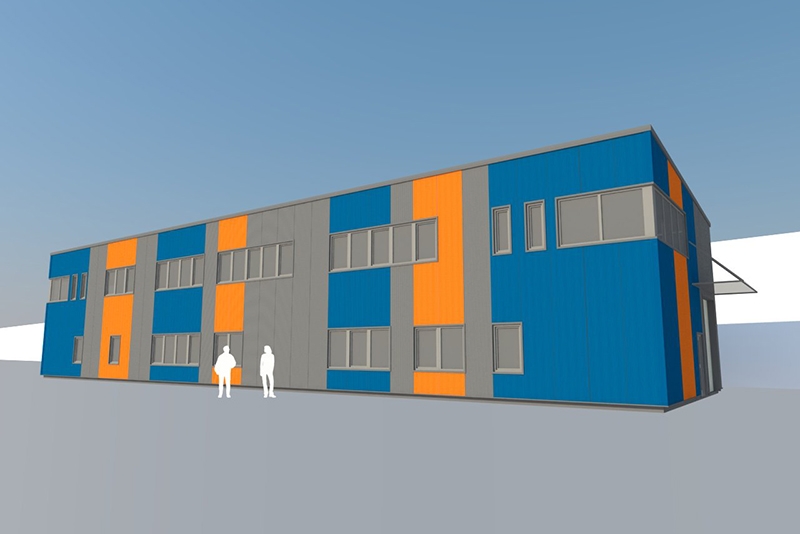

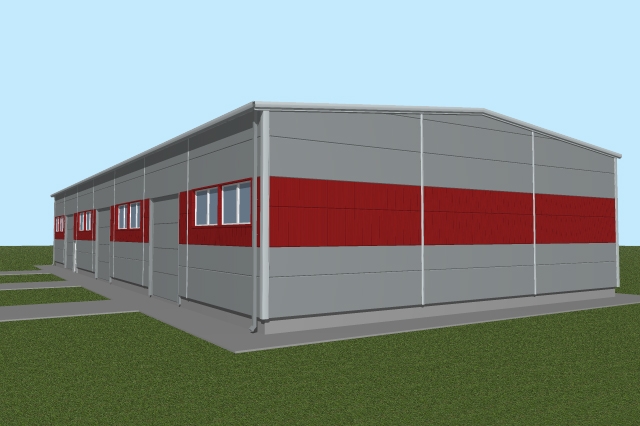

Pokud není potřeba dříve, po podpisu smlouvy jsou nakresleny řezy haly, půdorys haly a pohledy popřípadě i vizualizace haly. Dále jsou zkresleny podklady pro výrobní dokumentaci ve vyspělém 3D modelovacím programu TEKLA Structures. Tento program umí rychle a spolehlivě vygenerovat přesné podklady pro bezchybnou výrobu a montáž ocelové konstrukce. Jakákoli změna se automaticky aktualizuje ve všech dalších propojených procesech a výstupech. Program TEKLA Structures dokáže přesně spočítat váhu konstrukce a jednotlivých dílů konstrukce včetně plochy nátěrů. Tento vyspělý program pro modelování konstrukcí tak umožňuje efektivní kontrolu nad správností celého procesu výroby a montáže haly a minimalizuje tak ztráty či škody z lidského pochybení.

Statika ocelové konstrukce

Statika ocelové konstrukce udává, kolik konkrétní ocelový profil unese na dané požadované zatížení a určí se návrhová únosnost průřezu. Statik je schopen optimalizovat rozložení ocelové konstrukce tak, aby konstrukce byla ekonomická a dobře staticky nadimenzovaná.

Statické výpočty autorizovaného statika jsou počítány na základě platných eurokódů a sněhových oblastí. K výpočtu se využívá program Ocel či Nexis , ve kterém se řez nebo dílec posuzuje dle normy ČSN EN 1993-1-1.
